Práctica Compuertas Lógicas

PRÁCTICA COMPUERTAS LÓGICAS

Para poner en práctica los conocimientos adquiridos acerca del tema de Compuertas Lógicas, llevamos a cabo la siguiente práctica:

Material
·         Protoboard
·         Compuerta AND, OR, NOT
·         RESISTENCIAS
·         Dip Switch
·         Diodos Led
·         Capacitor de 100mF


Basándonos en las tablas de verdad OR, AND y NOT, los diodos led se encendían dependiendo de la compuerta a la que estuviera conectado. Por ejemplo, aquellos que estaban conectados a a compuerta OR, encendían si un switch estaba arriba o abajo; y si el led estaba conectado a la compuerta not, entonces encendía si todos los switch estaban en OFF.

20 de enero de 2012

Tipos de Señales

WI-FI



Es una marca y también la sigla utilizada por la compañía que la creo para referirse a una tecnología de redes inalámbricas (se ha usado el término como Wireless Fidelity (Wi-Fi) por la misma compañía, que literalmente significa Fidelidad inalámbrica, aunque en estricto rigor no significa nada en especial, sino que la marca es un juego de palabras que sugiere esta alta fidelidad, ideada como un buen nombre para la tecnología).

Consiste en estándares para redes que no requieren de cables, y que funcionan en base a ciertos protocolos previamente establecidos. Si bien fue creado para acceder a cualquier tipo de rede local inalámbrica, hoy es muy frecuente que sea utilizado para establecer conexiones a Internet y de hecho se ha convertido en un sinónimo de aquello.

Esta nueva tecnología surgió por la necesidad de establecer un mecanismo de conexión inalámbrica que fuera compatible entre los distintos aparatos (si bien técnicamente no es difícil transmitir información de manera inalámbrica, es necesario ponerse de acuerdo entre fabricantes para que el protocolo de comunicación sea universal, de tal manera de poder interpretar esta información de manera coherente en diferentes equipos).
Para contar con este tipo de tecnología es necesario disponer por una parte de un punto de acceso, como el caso de los routers, y un dispositivo compatible con la tecnología WiFi, como una computadora que sea capaz de aquello, o un modem externo que permita el acceso a estas redes (como en el caso de pendrives que ofrecen algunas compañías, que llevan incorporados una antena y la mencionada capacidad de acceso). Es importante mencionar que esta tecnología tienen un rango limitado de alcance, dependiendo de los dispositivos involucrados (se puede incluso desplegar un sistema de antenas "repetidoras" que aumentan el alcance, pero lo importante es graficar que está pensada para el corto alcance o rango).
Aunque el sistema de conexión es bastante sencillo, es común que traiga consigo ciertas dificultades de configuración (no el equipo que utilizará la señal, como la computadora, sino que con esto nos referimos al router o enrutador, que para el usuario común podría ser algo complicado). Además el sistema trae aparejado riesgos ya que no es difícil interceptar la información que circula como ondas por el aire. Para evitar este problema se recomienda la encriptación de la información (cuando visitamos una página segura, por ejemplo la del banco, se da por sentada la encriptación, pero de todas maneras algunos expertos recomiendan no utilizar este tipo de redes para operaciones que involucren información personal sensible a la seguridad).


INFRARROJO


Infrared Data Association (IrDA) define un estándar físico en la forma de transmisión y recepción de datos por rayos infrarrojo. IrDA se crea en 1993 entre HP, IBM, Sharp y otros.
Esta tecnología está basada en rayos luminosos que se mueven en el espectro infrarrojo. Los estándares IrDA soportan una amplia gama de dispositivos eléctricos, informáticos y de comunicaciones, permite la comunicación bidireccional entre dos extremos a velocidades que oscilan entre los 9.600 bps. y los 4 Mbps. Esta tecnología se encuentra en muchos ordenadores portátiles, y en un creciente número de teléfonos celulares, sobre todo en los de fabricantes líderes como Nokia y Ericsson.




Bluetooth

Es una especificación industrial para Redes Inalámbricas de Área Personal (WPANs) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radio-frecuencia en la banda ISM de los 2,4 GHz. Los principales objetivos que se pretenden conseguir con esta norma son:
  • Facilitar las comunicaciones entre equipos móviles y fijos.
  • Eliminar cables y conectores entre éstos.
  • Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la sincronización de datos entre equipos personales.
Los dispositivos que con mayor frecuencia utilizan esta tecnología pertenecen a sectores de las telecomunicaciones y la informática personal, como teléfonos móviles, computadoras portátiles, ordenadores personales, impresoras o cámaras digitales.





Conclusión Electrónica Digital

Desde que la electrónica digital se basa, como su nombre lo insinua, en las señales binarias que se envían a través de compuertas lógicas y otros circuitos integrados, se aplica en la construcción de múltiples circuitos para diferentes aparatos de uso común como computadoras, refrigeradores, televisiones, estéreos, celulares, dispositivos MP3, y una larga lista de etcéteras.

Los sistemas digitales pueden incluso clasificarse de la siguiente forma:

Sistemas cableados
Sistemas Programados

Los primeros incluyen las memorias y los circuitos secuenciales; mientras que los segundos van orientados a mircroprocesadores y microcontroladores.

Electrónica Digital y Compuertas Lógicas

ELECTRÓNICA DIGITAL


Es una parte de la electrónica que se encarga de sistemas electrónicos en los cuales la información está codificada en dos únicos estados. A dichos estados se les puede llamar "verdadero" o "falso", o más comúnmente 1 y 0, refiriéndose a que en un circuito electrónico digital hay dos niveles de tensión.


COMPUERTAS LÓGICAS


Una compuerta lógica es un dispositivo electrónico el cual es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.




Compuerta AND:
Cada compuerta tiene dos variables de entrada designadas por A y B y una salida binaria designada por x.
La compuerta AND produce la multiplicación lógica AND: esto es: la salida es 1 si la entrada A y la entrada B están ambas en el binario 1: de otra manera, la salida es 0.
Estas condiciones también son especificadas en la tabla de verdad para la compuerta AND. La tabla muestra que la salida x es 1 solamente cuando ambas entradas A y B están en 1.
El símbolo de operación algebraico de la función AND es el mismo que el símbolo de la multiplicación de la aritmética ordinaria (*).
Las compuertas AND pueden tener más de dos entradas y por definición, la salida es 1 si todas las entradas son 1.
Compuerta OR:
La compuerta OR produce la función sumadora, esto es, la salida es 1 si la entrada A o la entrada B o ambas entradas son 1; de otra manera, la salida es 0.
El símbolo algebraico de la función OR (+), es igual a la operación de aritmética de suma.
Las compuertas OR pueden tener más de dos entradas y por definición la salida es 1 si cualquier entrada es 1.
Compuerta NOT:
El circuito NOT es un inversor que invierte el nivel lógico de una señal binaria. Produce el NOT, o función complementaria. El símbolo algebraico utilizado para el complemento es una barra sobra el símbolo de la variable binaria.
Si la variable binaria posee un valor 0, la compuerta NOT cambia su estado al valor 1 y viceversa.
El círculo pequeño en la salida de un símbolo gráfico de un inversor designa un inversor lógico. Es decir cambia los valores binarios 1 a 0 y viceversa.
Compuerta Separador (yes):
Un símbolo triángulo por sí mismo designa un circuito separador, el cual no produce ninguna función lógica particular puesto que el valor binario de la salida es el mismo de la entrada.
Este circuito se utiliza simplemente para amplificación de la señal. Por ejemplo, un separador que utiliza 5 volt para el binario 1, producirá una salida de 5 volt cuando la entrada es 5 volt. Sin embargo, la corriente producida a la salida es muy superior a la corriente suministrada a la entrada de la misma.
De ésta manera, un separador puede excitar muchas otras compuertas que requieren una cantidad mayor de corriente que de otra manera no se encontraría en la pequeña cantidad de corriente aplicada a la entrada del separador.
Compuerta NAND:
Es el complemento de la función AND, como se indica por el símbolo gráfico, que consiste en una compuerta AND seguida por un pequeño círculo (quiere decir que invierte la señal).
La designación NAND se deriva de la abreviación NOT - AND. Una designación más adecuada habría sido AND invertido puesto que es la función AND la que se ha invertido.
Las compuertas NAND pueden tener más de dos entradas, y la salida es siempre el complemento de la función AND.
Compuerta NOR:
La compuerta NOR es el complemento de la compuerta OR y utiliza el símbolo de la compuerta OR seguido de un círculo pequeño (quiere decir que invierte la señal). Las compuertas NOR pueden tener más de dos entradas, y la salida es siempre el complemento de la función OR.


Para comprobar los valores de las compuertas se utilizan las Tablas de Verdad. A continuación un ejemplo:




Codificadores, Multiplexores y Flip-Flops

%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3C%2Fspan%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3Cspan+style%3D%22color%3A+%23990000%3B%22%3EUn+codificador+es+un+circuito+combinatorio+que+cuenta+con+un+n%C3%BAmero+determinado+de+entradas%2C+de+las+cuales+s%C3%B3lo+una+tiene+el+estado+l%C3%B3gico+1%2C+y+se+genera+un+c%C3%B3digo+de+varios+bits+que+depende+de+cu%C3%A1l+sea+la+entrada+excitada.%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0@%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22CENTER%22%3E%0D%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-family%3A+Arial%3B+font-size%3A+small%3B%22%3E%0D%0A%3Cdiv+class%3D%22separator%22+style%3D%22clear%3A+both%3B+text-align%3A+center%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.sigmaelectronica.net%2Fimages%2FHT12D.jpg%22+imageanchor%3D%221%22+style%3D%22margin-left%3A+1em%3B+margin-right%3A+1em%3B%22%3E%3Cimg+border%3D%220%22+height%3D%22320%22+src%3D%22http%3A%2F%2Fwww.sigmaelectronica.net%2Fimages%2FHT12D.jpg%22+width%3D%22320%22+%2F%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Ci%3E%0D%0A%3C%2Fi%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-family%3A+Arial%3B%22%3E%0D%0A%3Ci%3E%0D%0A%3C%2Fi%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-family%3A+Arial%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3ELos+multiplexores+son+circuitos+combinacionales+con+varias+entradas+y+una+salida+de+datos%2C+y+est%C3%A1n+dotados+de+entradas+de+control+capaces+de+seleccionar+una%2C+y+s%C3%B3lo+una%2C+de+las+entradas+de+datos+para+permitir+su+transmisi%C3%B3n+desde+la+entrada+seleccionada+a+la+salida+que+es+%C3%BAnica.%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3ELa+entrada+seleccionada+viene+determinada+por+la+combinaci%C3%B3n+de+ceros+%280%29+y+unos+%281%29+l%C3%B3gicos+en+las+entradas+de+control.+La+cantidad+que+necesitaremos+ser%C3%A1+igual+a+la+potencia+de+2+que+resulte+de+analizar+el+n%C3%BAmero+de+entradas.+As%C3%AD%2C+por+ejemplo%2C+a+un+multiplexor+de+8+entradas+le+corresponder%C3%A1n+3+de+control.%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3EPodemos+decir+que+la+funci%C3%B3n+de+un+multiplexor+consiste+en+seleccionar+una+de+entre+un+n%C3%BAmero+de+l%C3%ADneas+de+entrada+y+transmitir+el+dato+de+un+canal+de+informaci%C3%B3n+%C3%BAnico.+Por+lo+tanto%2C+es+equivalente+a+un+conmutador+de+varias+entradas+y+una+salida*%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdir%3E%0D%0A%3Cdiv+align%3D%22JUSTIFY%22%3E%0D%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cdiv+class%3D%22separator%22+style%3D%22clear%3A+both%3B+text-align%3A+center%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.cleartec.net.bo%2Fcleartec%2Fcleartec%2Fmedia%2Fimagenes%2Fmultiplexor.gif%22+imageanchor%3D%221%22+style%3D%22margin-left%3A+1em%3B+margin-right%3A+1em%3B%22%3E%3Cimg+border%3D%220%22+height%3D%22256%22+src%3D%22http%3A%2F%2Fwww.cleartec.net.bo%2Fcleartec%2Fcleartec%2Fmedia%2Fimagenes%2Fmultiplexor.gif%22+width%3D%22320%22+%2F%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-size%3A+medium%3B%22%3E%0D%0A%3Cdiv+class%3D%22separator%22+style%3D%22clear%3A+both%3B+text-align%3A+center%3B%22%3E%0D%0A%3C%2Fdiv%3E%0D%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cdiv+style%3D%22text-align%3A+left%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family!3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3Cu%3E%3Cb%3E%3Cspan+style%3D%22color%3A+%23990000%3B+font-size%3A+large%3B%22%3EFLIP-FLOP%3C%2Fspan%3E%3C%2Fb%3E%3C%2Fu%3E%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+style%3D%22text-align%3A+left%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3Cu%3E%3Cb%3E%3Cspan+style%3D%22color%3A+%23990000%3B+font-size%3A+large%3B%22%3E%0D%0A%3C%2Fspan%3E%3C%2Fb%3E%3C%2Fu%3E%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-size%3A+small%3B%22%3E%0D%0A%3C%2Bdiv%3E%0D%0A%3Cdiv+class%3D%22MsoNormal%22+style%3D%22font-family%3A+Arial%2C+serif%3B+font-size%3A+14px%3B+line-height%3A+22px%3B+text-align%3A+left%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3Cspan+style%3D%22background-color%3A+white%3B%22%3E%3Cspan+style%3D%22color%3A+%23990000%3B%22%3EEs+un+multivibrador+capaz+de+permanecer+en+uno+de+dos+estados+posibles+durante+un+tiempo+indefinido+en+ausencia+de+perturbaciones1+.+Esta+caracter%C3%ADstica+es+ampliamente+utilizada+en+electr%C3%B3nica+digital+para+memorizar+informaci%C3%B3n.+El+paso+de+un+estado+a+otro+se+realiza+variando+sus+entradas.+Dependiendo+del+tipo+de+dichas+entradas+los+biestables+se+dividen+en%3A%3Co%3Ap%3E%3C%2Fo%3Ap%3E%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+class%3D%22MsoNormal%22+style%3D%22font-family%3A+Arial%2C+serif%3B+font-size%3A+14px%3B+line-height%3A+22px%3B+text-align%3A+left%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3Cspan+style%3D%22background-color%3A+white%3B%22%3E%3Cspan+style%3D%22color%3A+%23990000%3B%22%3EAs%C3%ADncronos%3A+s%C3%B3lo+tienen+entradas+de+control.+El+m%C3%A1s+empleado+es+el+biestable+RS.%3Co%3Ap%3E%3C%2Fo%3Ap%3E%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv+class%3D%22MsoNormal%22+style%3D%22font-family%3A+Arial%2C+serif%3B+font-size%3A+14px%3B+line-height%3A+22px%3B+text-align%3A+left%3B%22%3E%0D%0A%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Cspan+style%3D%22font-family%3A+Arial%3B%22%3E%3Cspan+style%3D%22background-color%3A+white%3B%22%3E%3Cspan+style%3D%22color%3A+%23990000%3B%22%3ES%C3%ADncron+os%3A+adem%C3%A1s+de+las+entradas+de+control+posee+una+entrada+de+sincronismo+o+de+reloj.+Si+las+entradas+de+control+dependen+de+la+de+sincronismo+se+denominan+s%C3%ADncronas+y+en+caso+contrario+as%C3%ADncronas.+Por+lo+general%2C+las+entradas+de+control+as%C3%ADncronas+prevalecen+sobre+las+s%C3%ADncronas.%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fspan%3E%3C%2Fa%3E%3C%2Fdiv%3E%0D%0A%3Cdiv%3E%0D%0A%0D%0A%3C%2Fdiv%3E%0D%0A%3Cspan+style%3D%22font-family%3A+Arial%3B+text-align%3A+-webkit-auto%3B%22%3E%3Ca+href%3D%22http%3A%2B%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%0D%0A%3C%2Fa%3E%3C%2Fspan%3E%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-size%3A+small%3B%22%3E%0D%0A%3Cspan+style%3D%22font-family%3A+Arial%3B+text-align%3A+-webkit-auto%3B%22%3E%3Ca+href%3D%22http%3A%2F%2Fwww.blogger.com%2Fpost-edit.g%3FblogID%3D1700767655213278827%26amp%3BpostID%3D6476369080737558985%26amp%3Bfrom%3Dpencil%22+name%3D%22head%22+style%3D%22font-family%3A+%27Times+New+Roman%27%3B+text-align%3A+-webkit-auto%3B%22%3E%3Ci%3E%3Cspan+style%3D%22color%3A+%23990000%3B%22%3E%0D%0A%3C%2Fspan%3E%3C%2Fi%3E%3C%2Fa%3E%3C%2Fspan%3E%3C%2Fdiv%3E%0D%0A%0D%0A%3Cdiv+align%3D%22CENTER%22+style%3D%22font-family%3A+Arial%3B%22%3E%0D%0A%3Ci%3E%0D%0A%3C%2Fi%3E%3C%2Fdiv%3E%0D%0A

26 de octubre de 2011

Transistores

T R A N S I S T O R E S





Los transistores son unos elementos que han facilitado, en gran medida, el diseño de circuitos electrónicos de reducido tamaño, gran versatilidad y facilidad de control. Son dispositivos electrónicos que cumplen las funciones de amplificador, oscilador, conmutador o rectificador.


Vienen a sustituir a las antiguas válvulas termoiónicas de hace unas décadas. Gracias a ellos fue posible la construcción de receptores de radio portátiles llamados comúnmente "transistores", televisores que se encendían en un par de segundos, televisores en color... Antes de aparecer los transistores, los aparatos a válvulas tenían que trabajar con tensiones bastante altas, tardaban más de 30 segundos en empezar a funcionar, y en ningún caso podían funcionar a pilas, debido al gran consumo que tenían.





 En un esquema electrónico, los transistores se representan mediante su símbolo, el número de transistor (Q1, Q2, ...) y el tipo de transistor, tal como se muestra aquí:







Transistores Bipolares de unión, BJT. ( PNP o NPN )






- BJT, de transistor bipolar de unión (del ingles, Bipolar Junction Transistor).


El termino bipolar refleja el hecho de que los huecos y los electrones participan en el proceso de inyección hacia el material polarizado de forma opuesta.






Transistores de efecto de campo. ( JFET, MESFET, MOSFET )






- JFET, De efecto de campo de unión (JFET): Tambien llamado transistor unipolar, fué el primer transistor de efecto de campo en la práctica. Lo forma una barra de material semiconductor de silicio de tipo N o P. En los terminales de la barra se establece un contacto óhmico, tenemos así un transistor de efecto de campo tipo N de la forma más básica.


- MESFET, transistores de efecto de campo metal semiconductor.


- MOSFET, transistores de efecto de campo de metal-oxido semiconductor. En estos componentes, cada transistor es formado por dos islas de silicio, una dopada para ser positiva, y la otra para ser negativa, y en el medio, actuando como una puerta, un electrodo de metal.






25 de octubre de 2011

Diodos

D I O D O S


Un diodo es un componente electrónico que permite el paso de la corriente en un solo sentido. Los diodos más empleados en los circuitos electrónicos actuales son los diodos fabricados con material semiconductor. El más sencillo, el diodo con punto de contacto de germanio, se creó en los primeros días de la radio. En los diodos de germanio (o de silicio) modernos, el cable y una minúscula placa de cristal van montados dentro de un pequeño tubo de vidrio y conectados a dos cables que se sueldan a los extremos del tubo.
Se dice también que los diodos son rectificadores de corriente. En cualquier aparato eléctrico se colocan resistencias para proteger al diodo del exceso de corriente.


Diodos de uso común


El diodo semiconductor se forma uniendo los materiales tipo N y tipo P, los cuales deben estar construidos a partir del mismo material base, el cual puede ser Ge o Si. En el momento en que dos materiales son unidos (uno tipo N y el otro tipo P), los electrones y los huecos que están en, o cerca de, la región de "unión", se combinan y esto da como resultado una carencia de portadores (tanto como mayoritarios como minoritarios) en la región cercana a la unión. Esta región de iones negativos y positivos descubiertos recibe el nombre de Región de Agotamiento por la ausencia de portadores.


Diodo zener


La corriente en la región Zener tiene una dirección opuesta a la de un diodo polarizado directamente. El diodo Zener es un diodo que ha sido diseñado para trabajar en la región Zener.


Diodo emisor de luz (LED)



El LED es un diodo que produce luz visible (o invisible, infrarroja) cuando se encuentra polarizado. El voltaje de polarización de un LED varía desde 1.8 V hasta 2.5 V, y la corriente necesaria para que emita la luz va desde 8 mA hasta los 20 mA.







22 de octubre de 2011

Conclusión Capacitores

Podemos concluir diciendo que los capacitores pueden conducir corriente continua durante sólo un instante (por lo cual podemos decir que los capacitores, para las señales continuas, es como un cortocircuito), aunque funcionan bien como conductores en circuitos de corriente alterna. Es por esta propiedad que son considerados dispositivos muy útiles cuando se debe impedir que la corriente continua entre a determinada parte de un circuito eléctrico.
Los capacitores se utilizan junto con las bobinas, formando circuitos en resonancia, en las radios y otros equipos electrónicos. Además, en los tendidos eléctricos se utilizan grandes capacitores para producir resonancia eléctrica en el cable y permitir la transmisión de más potencia.



Práctica capacitores en serie y paralelo

Para poner en práctica la teoría de capacitores, realizamos una práctica en el aula.

Los materiales que utilizamos fueron:


  • 1 protoboard
  • 5 capacitores
  • Multimetro



Conectamos en serie los capacitores en el protoboard, y posteriormente calculamos su valor con la fórmula matemática que ya conocíamos:



Luego conectamos los capacitores en paralelo y aplicamos la fórmula correspondiente



Finalmente nos apoyamos del multimetro que sí medía microFaradios (el cual pertenecía a otra compañera) para verificar que los resultados de la capacidad total de ambos circuitos fuera la correcta.



Capacitores... ¿Qué son?

Se llama capacitor a un dispositivo que almacena carga eléctrica. Sirve para filtrar la corriente y se usa en el encendido electrónico.


En su forma más sencilla, un capacitor está formado por dos placas metálicas o armaduras paralelas, de la misma superficie y encaradas, separadas por una lámina no conductora o dieléctrico. Al conectar una de las placas a un generador, ésta se carga e induce una carga de signo opuesto en la otra placa. Por su parte, teniendo una de las placas cargada negativamente (Q-) y la otra positivamente (Q+) sus cargas son iguales y la carga neta del sistema es 0, sin embargo, se dice que el capacitor se encuentra cargado con una carga Q.

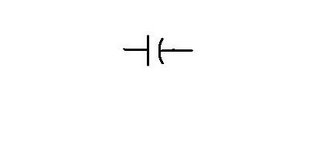

Símbolo del capacitor


Para medir su capacidad se utiliza la siguiente formula:

C = Q/V = Faradios

en donde
Q = carga en Coulumbs
V = Voltios

Tipos de capacitores

Fijos
  • Papel
  • Plástico
  • Poliéster
  • Mica
  • Vidrio
  • Cerámicos
  • Aluminio


Variables
  • Mica
  • Cerámicos


Capacidad total en serie

La capacidad total (o equivalente) en serie se calcula sumando las inversas de cada una de las capacidades y calculando la inversa del resultado.


CONEXIÓN EN PARALELO

Para calcular la capacidad total de capacitores conectados en paralelo se utiliza la siguiente fórmula:
